Запчасти Bomag для дорожных катков: что знать о чистиках, тросах, насосах и вальцах

Опубликовано: 16.07.2026

Для Bomag важно не смешивать детали от похожих машин: чистики, тросы, насосы и элементы вальца лучше сверять по модели и номеру, а затем уточнять наличие через ВМИГ76.

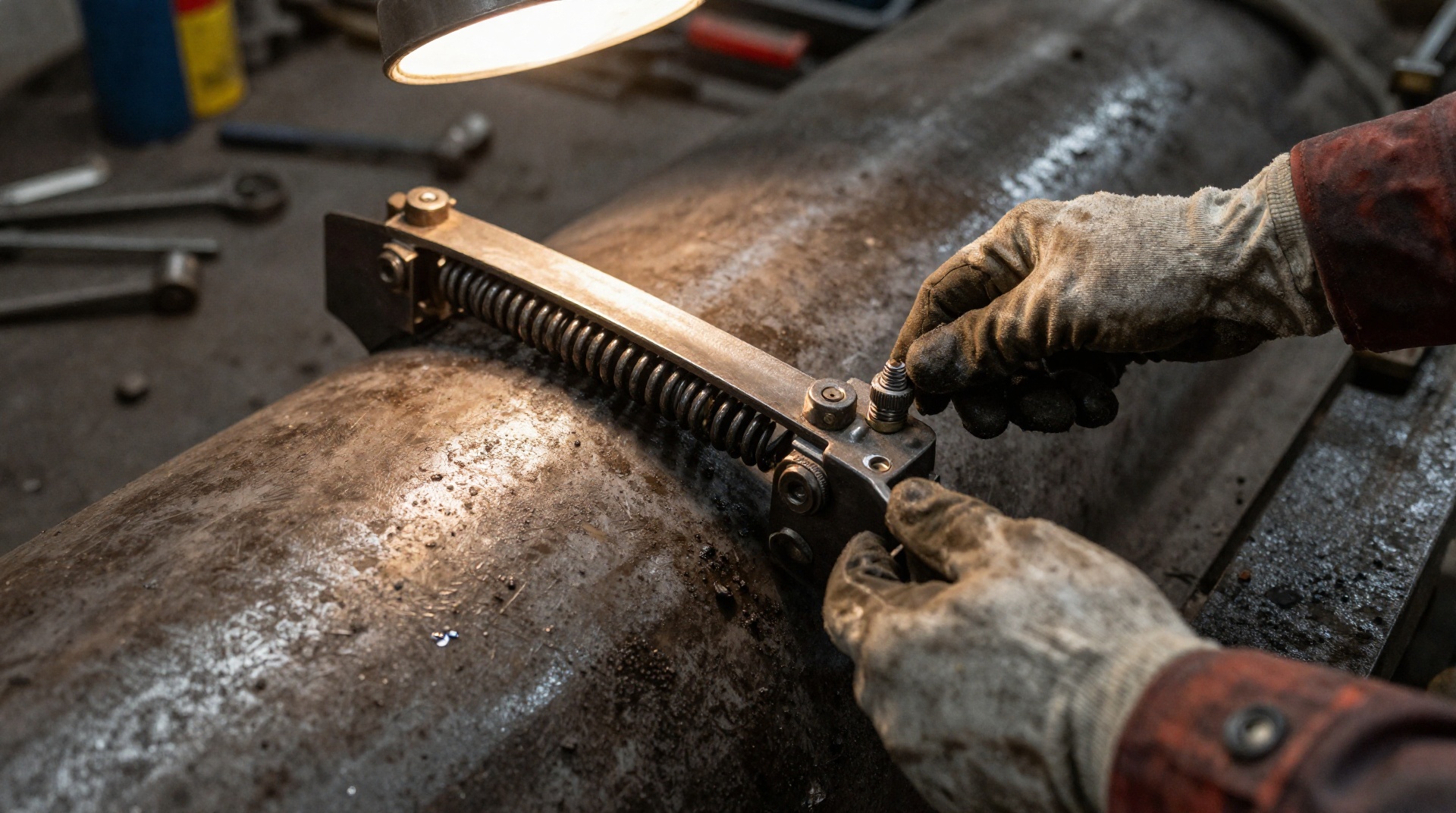

Чистики вальца: назначение и виды

Чистик — это рабочий орган, который очищает поверхность вальца от налипающего грунта, асфальтовой крошки и влажной смеси. Без него каток быстро теряет эффективность: на вальце образуется корка, нарушается равномерность уплотнения, а нагрузка на гидравлику возрастает.

Существует два основных типа чистиков:

• Пружинные — представляют собой металлическую ленту или набор пластин с пружинным элементом. Пружина позволяет чистику прижиматься к вальцу и огибать его неровности. Со временем металл устаёт, пружина проседает, а кромка истирается.
• Рычажные с грузом — работают за счёт собственного веса. Конструкция проще, но требует точной регулировки зазора. При износе петлей и осей чистик начинает перекашиваться, появляются пропуски.

При подборе чистика нужно учитывать диаметр вальца и ширину катка. Деталь от модели BW 211 не подойдёт к BW 120 без доработки — отличаются и длина ленты, и расположение крепёжных отверстий, и усилие прижима.

Практический совет: если чистик начал оставлять полосы невычищенной поверхности шириной более 3–5 см, его пора менять. Дожидаться полного разрыва пружины не стоит — в этот момент металлические фрагменты могут повредить покрытие вальца.

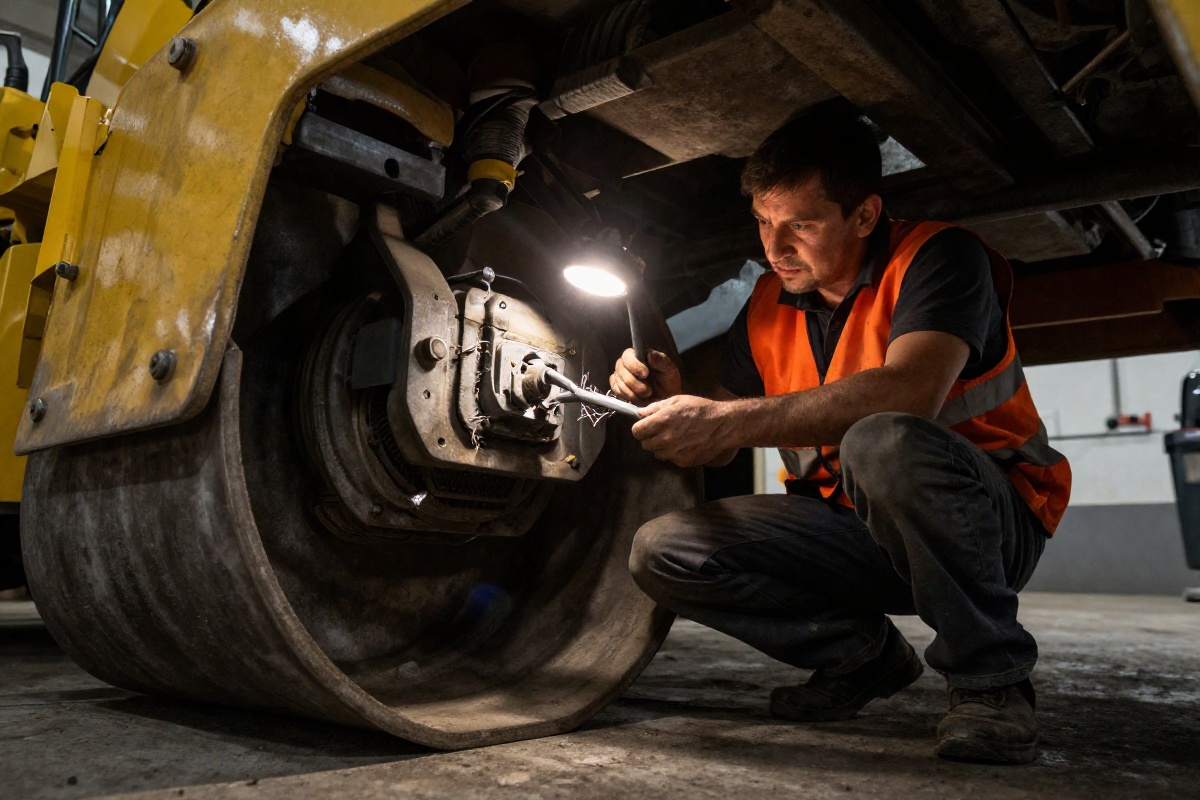

Тросы управления: почему экономить опасно

Тросовые приводы в катках Bomag отвечают за управление тормозной системой, переключение передач и в некоторых модификациях — за включение вибрации. Это стальные тросы в оплетке с наконечниками, которые работают в условиях постоянного изгиба и попадания грязи.

Основные признаки износа:

1. Тугой ход педали или рычага — трос «закусывает» в оболочке из-за коррозии или попадания абразива.
2. Задержка срабатывания — особенно критично для тормозного троса.
3. Визуальное расслоение прядей или надрывы у наконечника.

Тросы для катков Bomag отличаются по длине, типу наконечников и конструкции заделки. Использовать универсальные автомобильные аналоги нельзя — у них другая нагрузочная способность и геометрия креплений. Стандартный трос тормоза для легкового автомобиля рассчитан на усилие в несколько раз меньшее, чем вес дорожного катка.

При замене стоит одновременно проверять состояние направляющих втулок и возвратных пружин. Часто трос рвётся не от старости, а из-за заклинившей втулки, которая создаёт острый угол перегиба.

Нюансы эксплуатации в зимний период

При низких температурах влага внутри оболочки замерзает, и трос перестаёт двигаться. Перед началом зимнего сезона имеет смысл проверить состояние защитных чехлов и при необходимости заменить тросы с повреждённой оплеткой — даже микротрещины становятся путём для воды.

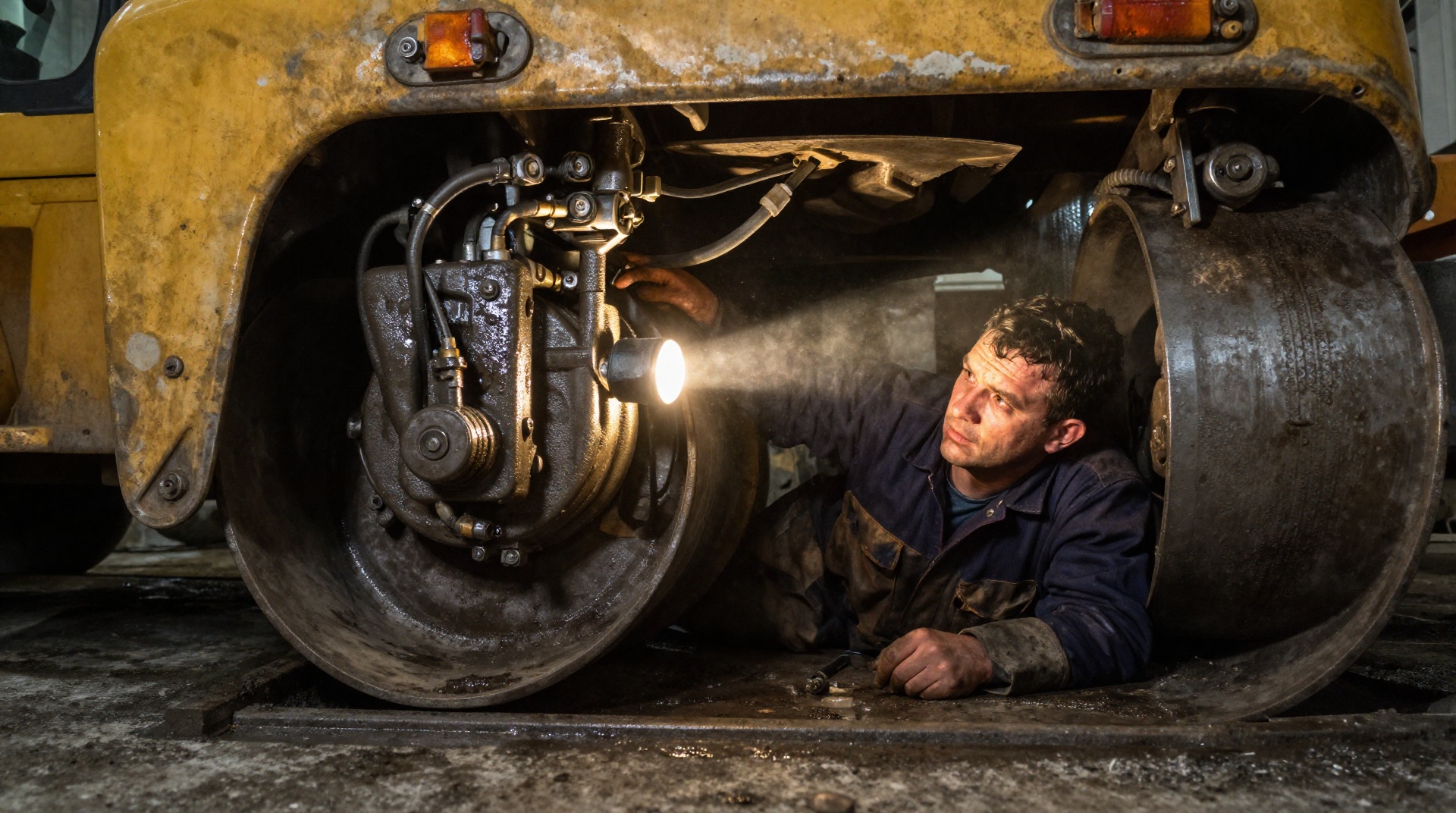

Гидравлические насосы: типы и диагностика

Гидравлика — основа работы вибрационного катка. Насос создаёт давление, которое через распределитель подаётся на вибраторы внутри вальца. В катках Bomag применяются в основном аксиально-поршневые насосы с регулировкой объёма.

По конструкции насосы делятся на:

• Насосы привода вибрации — работают в тяжёлом режиме с частыми реверсами и высокими пиковыми нагрузками.
• Насосы хода — обеспечивают перемещение катка, более плавный режим работы.

Признаки проблем с насосом не всегда очевидны на ранней стадии. Снижение частоты вибрации можно списать на утечки в распределителе или износ вибратора. Однако есть несколько маркеров, которые указывают именно на насос:

• Повышенный шум при работе на холостом ходу — гул или скрежет, который меняется при изменении давления.
• Перегрев гидравлического масла в первые 20–30 минут работы при нормальной окружающей температуре.
• Падение давления, которое фиксируется манометром и не восстанавливается после прогрева.

Замена насоса — дорогая процедура, и перед её проведением стоит провести базовую диагностику: проверить фильтры, состояние всасывающей магистрали и настройки клапанов. Около трети обращений по поводу «умершего насоса» заканчиваются заменой забитого фильтра или воздушной пробки в линии всасывания.

Если диагностика подтвердила износ насоса, восстанавливать его имеет смысл только при наличии квалифицированного сервиса и оригинальных ремкомплектов. Капитальный ремонт «на коленке» обычно даёт ресурс в 3–4 раза меньше нового агрегата.

Элементы вальца: обечайки, зубья и уплотнения

Валец — самый нагруженный элемент катка. Его конструкция включает несколько компонентов, каждый из которых имеет свой ресурс и специфику замены.

Обечайка вальца

Обечайка — это наружная цилиндрическая оболочка, которая непосредственно контактирует с уплотняемым материалом. У гладких вальцов она представляет собой сварную конструкцию из стали определённой толщины. У решётчатых и кулачковых — наборную конструкцию из сегментов.

Износ обечайки проявляется в виде уменьшения диаметра, появления овальности или вмятин. Для гладких вальцов критическим считается уменьшение диаметра более чем на 8–10 мм от номинала — при этом нарушается геометрия и падает качество уплотнения.

Зубья и сегменты для решётчатых вальцов

У катков для грунтов решётчатый валец комплектуется съёмными зубьями. Они крепятся болтами к базовым пластинам и изнашиваются быстрее всего — особенно при работе с мерзлым грунтом или скальными включениями. Зубья различаются по профилю (конусные, пирамидальные, трапециевидные) и твёрдости рабочей поверхности.

Практика показывает, что менять зубья нужно выборочно — те, которые работают в зоне максимального контакта с материалом, изнашиваются в 2–3 раза быстрее крайних. Равномерная ротация позволяет продлить общий ресурс комплекта.

Уплотнения вала вибратора

Внутри вальца находится вибрационный механизм — обычно эксцентриковые валы на подшипниках. Уплотнения защищают эту зону от попадания влаги и абразива. При их разрушении вода и грязь попадают к подшипникам, и тогда вместо замены сальника приходится менять весь вибрационный узел.

Признак проблем с уплотнением — появление смазки на наружной поверхности вальца или капель масла под машиной при стоянке. Игнорировать этот симптом нельзя: замена подшипников вибратора обходится в десятки раз дороже комплекта сальников.

Практические соображения при подборе запчастей

Катки Bomag выпускаются десятками модификаций, и детали даже близких по индексу моделей могут различаться. Перед заказом запчастей Bomag стоит выписать серийный номер машины — он указан на шильдике в районе рамы. По этому номеру определяется точная комплектация и ревизия агрегатов.

Для расходных позиций — чистиков, тросов, зубьев — допускается использование качественных аналогов при условии совпадения геометрических параметров. Для гидравлических компонентов и подшипников вибратора экономия сомнительна: отказ этих узлов на объекте приводит к простою, стоимость которого быстро перекрывает разницу в цене.

Хранение запасных частей тоже имеет значение. Резинотехнические изделия и сальники теряют свойства при длительном хранении на морозе или под прямыми лучами. Гидравлические насосы в упаковке нужно хранить в горизонтальном положении и периодически проворачивать вал — чтобы масло не вытекло из зоны подшипников и не образовалось сухое трение при первом пуске.

Системный подход к обслуживанию — когда замена чистика совмещается с осмотром вальца, а замена троса — с проверкой направляющих — позволяет избежать ситуаций, когда мелкая неисправность приводит к серьёзной поломке. Для дорожных катков это особенно актуально: машина работает далеко от сервисной базы, и любой внезапный отказ означает остановку процесса уплотнения на всём участке.
